대면적 측정 다중 탐침 주사 탐침 현미경 개발

하나의 뾰족한 바늘인 탐침을 이용하여 3차원 이미지를 얻을 수 있는 주사 탐침 현미경에 100여개 탐침을 도입해 성능이 더 좋아진 현미경이 개발됐다.

한국연구재단(이사장 이광복)은 심우영 교수(연세대학교 신소재공학과) 연구팀이 캔틸레버(탐침의 지지대 역할을 하는 긴 판상 형태의 구조물) 없는 간단한 탐침구조를 이용한 다중 탐침 주사 탐침 현미경을 개발했다고 밝혔다.

주사 탐침 현미경은 뾰족한 탐침을 이용해 시료를 훑으며 표면의 미세한 3D 형상을 측정하는 장비인데, 이는 단일 원자 수준의 높은 분해능을 장점으로 현재 나노과학의 핵심 측정 기술로 활용되고 있다.

기존 주사 탐침 현미경은 하나의 탐침으로 전체 표면을 측정하는 특성상 측정 면적과 속도가 제한적인 단점이 있어, 국소 면적을 측정하는 단순 연구용으로는 활발히 사용되어 왔으나 산업적으로 활용되기에는 제약이 있었다.

측정 면적을 넓히기 위해서는 탐침의 개수 또한 늘려야 하지만, 기존의 캔틸레버 기반 탐침은 구조가 복잡하여 여러 개의 탐침으로 제작하기가 어려웠다.

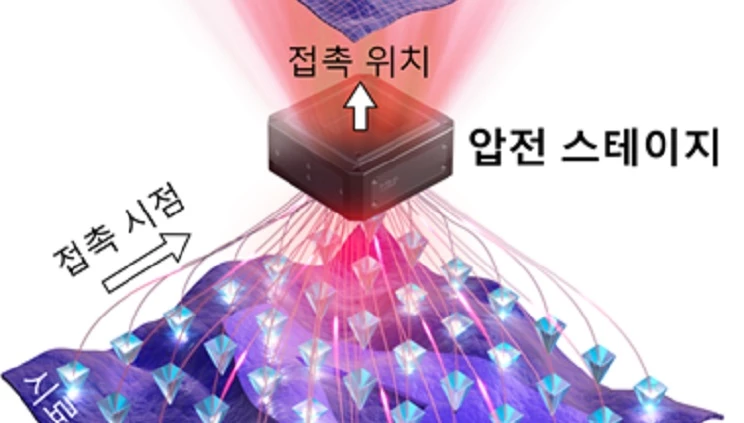

연구팀은 캔틸레버가 없는 간단한 구조의 다중 탐침 어레이(Cantilever-free tip array)와 이를 표면 측정에 활용할 수 있는 이진 상태 주사 탐침 현미경(Binary-state probe microscopy, BSPM) 기법을 통해 대면적 측정까지 가능한 다중 탐침 주사 탐침 현미경을 개발하였다.

기존 다중 탐침 주사 탐침 현미경은 탐침과 표면간의 상호작용을 연속적인 값으로 감지하여 측정하는 방식을 가지고 있어 이를 수행할 캔틸레버 구조가 반드시 필요 했으나, 연구팀은 표면과의 접촉 또는 비접촉 두 가지 상태만을 감지하여 측정이 가능한 이진 상태 주사 탐침 현미경 기법을 고안, 캔틸레버 없이도 활용할 수 있는 탐침 측정 장비를 개발했다.

나아가, 개발된 현미경이 가진 100여개의 탐침을 동시에 사용하여 1mm2 표면 측정에 성공, 기존 주사 탐침 현미경 기술의 약 100배에 해당하는 넓은 측정 면적을 확인하였다.

심우영 교수는 “이번 성과는 주사 탐침 현미경으로 대면적 표면 이미징을 가능하게 한 중요한 연구결과”이며 “소부장(소재·부품·장비)의 원천 기술 확보 차원에서 의미 있는 결과”라고 말했다.

연구 성과는 국제학술지 ‘네이처 커뮤니케이션스(Nature Communications)’에 3월 17일 게재되었다.
